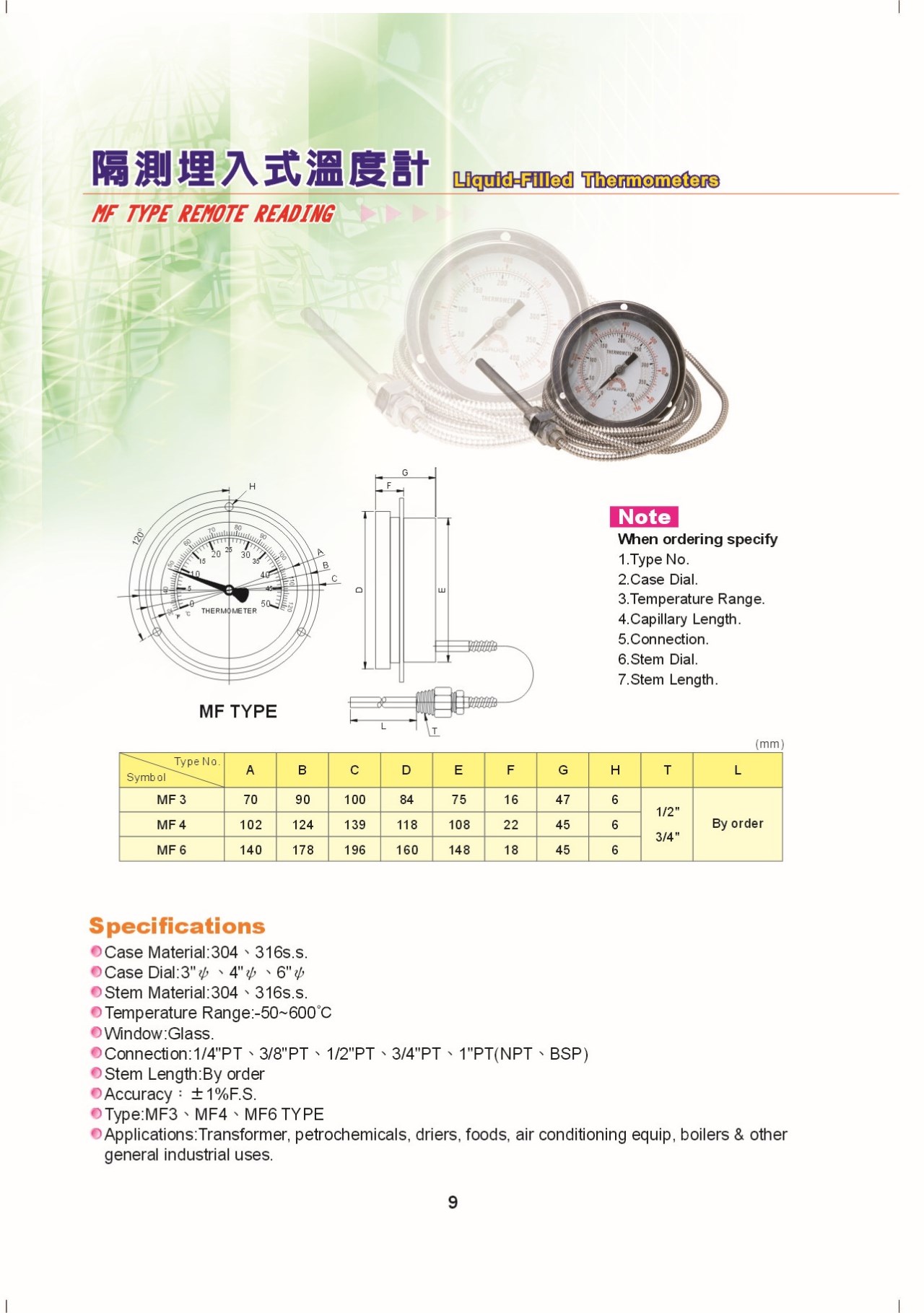

隔測埋入式溫度計｜MF 型技術規格與結構圖
技術規格 Specification
- 外殼材質 (Case Material)： 304、316 不銹鋼
- 表盤尺寸 (Case Dial)： 3"、4"、6"
- 探桿材質 (Stem Material)： 304、316 不銹鋼
- 溫度範圍 (Temperature Range)： -50℃ ~ +600℃
- 視窗 (Window)： 玻璃
- 接頭規格 (Connection)： 1/4"PT、3/8"PT、1/2"PT、3/4"PT、1"PT (NPT、BSP)
- 探桿長度 (Stem Length)： 依訂單指定
- 精確度 (Accuracy)： ±1% F.S.
- 型號 (Type)： MF-3、MF-4、MF-6 TYPE
- 應用範圍 (Applications)： 變壓器、石化、乾燥機、食品、空調設備、鍋爐及其他工業用途

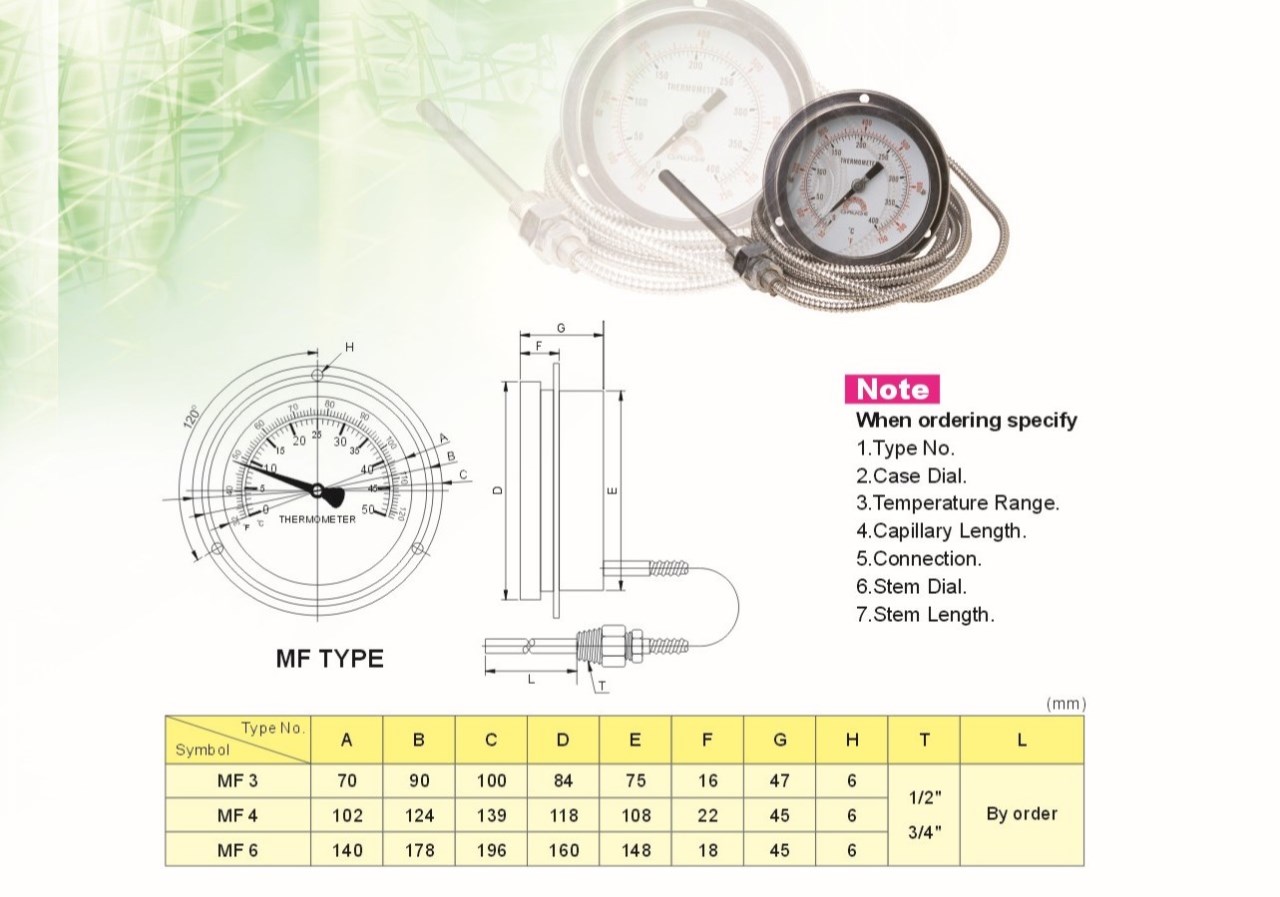

產品型號尺寸表
| 型號 Type No. | A | B | C | D | E | F | G | H | T (接頭規格) | L (插入長度) |
|---|---|---|---|---|---|---|---|---|---|---|
| MF-3 | 70 | 90 | 100 | 84 | 75 | 16 | 47 | 6 | 1/2" or 3/4" | 依訂單 By order |
| MF-4 | 102 | 124 | 139 | 118 | 108 | 22 | 45 | 6 | 1/2" or 3/4" | 依訂單 By order |
| MF-6 | 140 | 178 | 196 | 160 | 148 | 18 | 45 | 6 | 1/2" or 3/4" | 依訂單 By order |

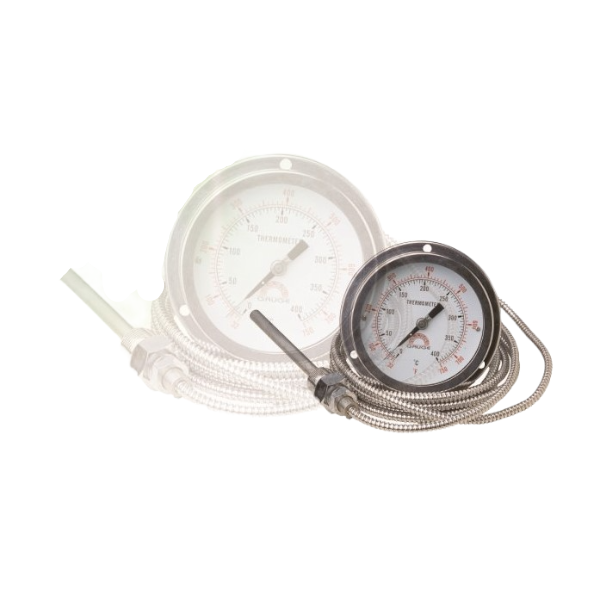

隔測埋入式溫度計 MF TYPE
