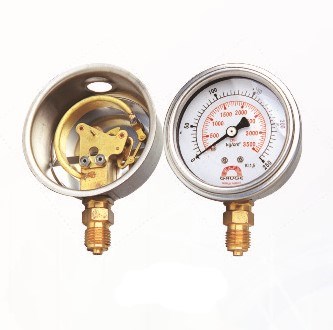

蒸氣充油式壓力計｜技術規格與結構圖

技術規格 Specification

面徑 (Diameter)： 2"、2.5"、3"、4"、6" （50、63、75、100、150 mm）
壓力範圍 (Pressure Range)： -76cmHg ~ 0 ~ 50kg/cm² （-30inHg ~ 0 ~ 700psi）
產品型號 (Models)：
AF-AFKH1、AF-AFKM11、AC-AK、AC-AFK、AC-ABK、AD-AKM11、AE-AFK、AE-AK、AE-AUK、AE-ABK
外殼與表圈 (Casing & Bezel)： SUS 304 或 EPDM 表面、耐衝擊 PP、PVDF
巴登管 (Bourdon Tube)： 黃銅或磷青銅
填充液 (Filling)： 99.5% 植物性甘油或 1000# 矽油
接頭規格 (Connection)： 1/8"、1/4"、3/8"、1/2"；PT、NPT、BSPT、PF
精確度 (Accuracy)： ±1.0% F.S.D、±1.5% F.S.D
使用溫度範圍 (Temperature Range)： -20°C ~ +200°C
產品型號 (Models)：
AF-AFKH1、AF-AFKM11、AC-AK、AC-AFK、AC-ABK、AD-AKM11、AE-AFK、AE-AK、AE-AUK、AE-ABK
