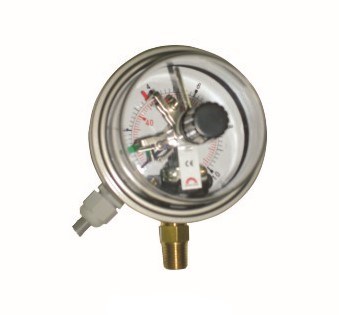

附接點式壓力計、真空計、聯成計｜技術規格與結構圖
技術規格 Specification
-
面徑：75、100(mm)；3"、4"
-
壓力範圍：-76cmHg～0～1000kg/cm²（-30inHg～0～15000psi）
-
殼、框：鋼、鍍鉻（拋光處理）、不銹鋼304、耐衝擊PP
-
巴登管：黃銅 或 316L 不銹鋼
-
牙口：1/4"、3/8"、1/2"PT、NPT、PF
-
精確度：±1.0%F.S.D、±1.5%F.S.D
-
使用溫度範圍：-20°C ～ +200°C
-
產品型號：
EJ-J、EM-FJ、EM-FM13、EJ-M13、EJ-M11P4
附接點式壓力計接點動作及迴路範例：
1. 上限一接點式（Upper limit one Contact）
2. 下限一接點式（Lower limit one Contact）
3. 上限一接點、下限一接點式（Upper & Lower limit two Contacts）
