單面/雙面氣體式隔膜壓力計｜技術規格與結構圖
N2氣體式隔膜壓力錶：
主要應用於特殊工作環境，深怕影響汙染之管路、設備及具有腐蝕性之流體，適用於LCD設施、無塵室半導體設施管路設備等等...，可維持高科技產業管路之清潔。產品特點 Feature
- 接液部材質為氟化樹脂，耐藥品性良好。
- 可用於氫氟酸、強酸、強鹼。
- 外殼全部為樹脂製。
- 氣體通過方式為特殊雙重構造，具有腐蝕性。
- 密封方式為雙重密封構造。
- 膜片損壞及洩漏氮氣氣泡也亦不會污染製程。
- 內部結構之設計，具備防震降低壓力指示針抖動。
- 隔膜內填充氣體為N2（99.99%）因填充氮氣故穩定性佳。
- 附2~3只安全指示針（綠、黃、紅色），可提高安全操作範圍。
技術規格 Specification
- 面徑 ：2.5” (63mm)
- 壓力範圍: 0.35kg/cm² ~ 50kg/cm²（5psi ~ 700psi）
- 殼 、框：氟化樹脂（PVDF）
- 牙 口：標準 1/4PT、1/2PT內牙或其他內外牙
- 使用流體：純水、藥液、氣體
- 隔 膜：氟化樹脂（PVDF）
- 膜 片：鐵氟龍（TEFLON）
- 精 度：±1.0%F.S.D
- 使用溫度範圍：-10°C 至 +160°C（TEFLON）(PVDF)
- 產品型號：MS-EW/25、MR-EW/25

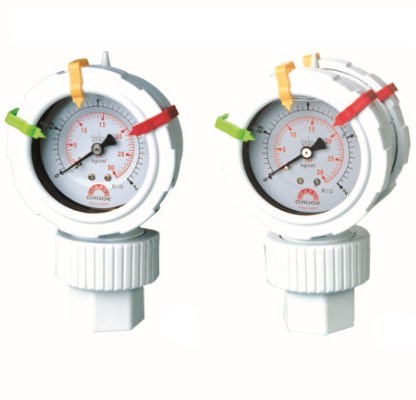

產品型號與結構尺寸圖
本系列提供 MS-EW/25 與 MR-EW/25 兩款，適用於不同方向與空間安裝需求，皆具備標準1/4PT接口與雙密封結構。
 |
 |
